激光分析技術在燃燒控制上的應用

偉世德測控技術（天津）有限公司  挪威 NEO 一級代理商

應用背景

BACKGROUND

裂解爐是裂解反應發生地。裂解爐的主要作用是將飽和烴類裂解原料（乙烷、丙烷、LPG、石腦油、柴油、加氫尾油等）反應生成富含低碳烯烴（乙烯、丙烯、丁二烯等）裂解氣，該裂解氣通過深冷分離裝置后，得到乙烯、丙烯、丁二烯以及各種副產品。據不完全統計，大約75％的石化產品與裂解爐有著直接或間接的聯系。

裂解爐中的溫度1100℃~1260℃，壓力 -40Pa~-10Pa。

根據熱效率反平衡公式，裂解爐煙氣中氧含量以及一氧化碳含量越高，熱效率越低。因此有效控制煙氣氧含量以及使燃料氣充分燃燒對提高裂解爐熱效率有很大的幫助。而爐膛負壓決定了煙氣的排放量以及輻射段有效熱量的利用率，負壓過大會導致過量的空氣漏入，過剩空氣系數增加，大量煙氣被煙囪抽走， 輻射室需要加大燃料氣的供給才能保證裂解反應的正常發生；負壓過小甚至正壓則會導致爐壁溫度過高， 熱量向外流動， 爐管吸收輻射熱量效果下降， 燃料氣消耗量也會加大。因此，應加強裂解爐負壓、氧含量的管理，保證爐膛明亮不渾濁， 避免火焰過長、過大、冒煙，嚴禁舔爐管。

常見監測技術

Common monitoring techniques

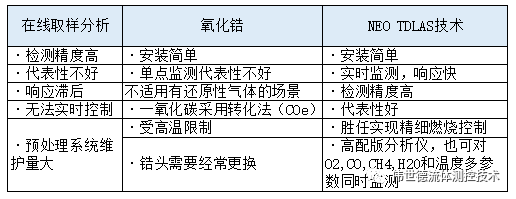

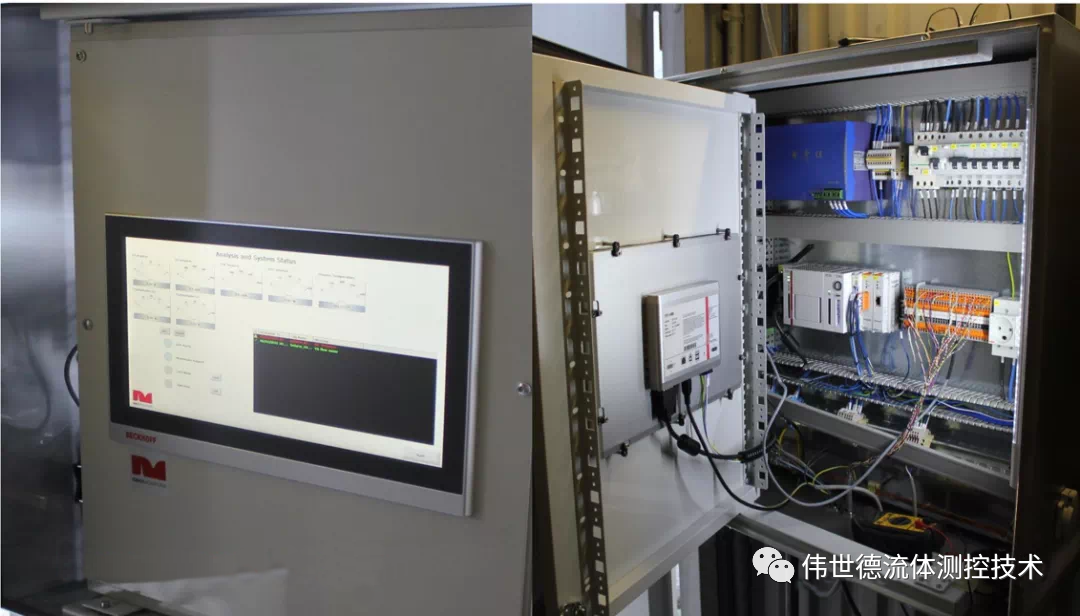

針對上述應用中煙氣的測量，目前有以下三種監測技術及特點：

其中，
      O2：0.63~2.04%（高溫氧化鋯）單點監測、鋯頭壽命短。
      CO：267~1227ppm（采用CEMS數據）數據失真和滯后。

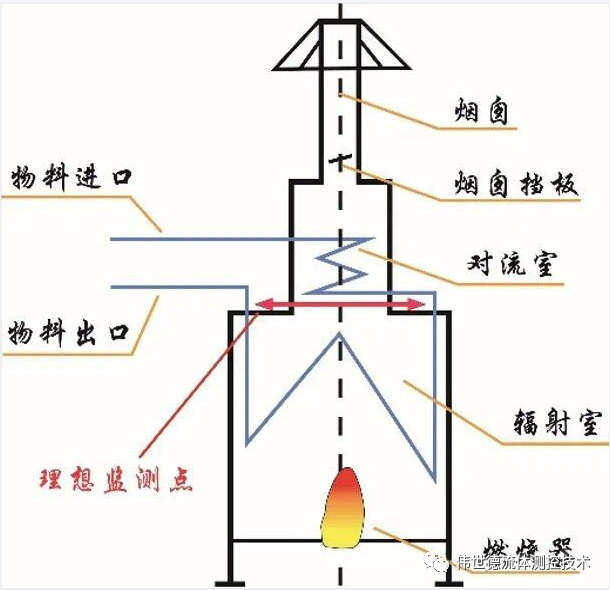

工藝介紹

Process introduction

監測目的:

? 通過對工藝加熱爐/裂解爐輻射室出口O2和CO含量監測，及時調節進爐風量及檢測漏風情況，保證充分燃燒、生產安全的前提下降低過剩氧含量，提高加熱爐熱效率，提高經濟效益。
? 可選附帶CH4和H2O以及溫度(Temp.)的監測；其中CH4用于冷熱態相互轉化時的安全監測。

NEO測量方案

Metering schemes

NEO公司的激光技術分析儀
·快速響應
·無干擾測量
·非接觸監測技術
·精度高
·維護量低
·光程大
·測量范圍寬
·可廣泛適用于國內各種裂解爐，加熱爐等燃燒控制應用。

方案一

原位LaserGasTM iQ2
·實現單臺設備同時測量4種氣體(O2,CO, CH4, H2O)和溫度；
·標配：O2+CO,可選CH4, H2O+溫度T；
·對穿安裝& 單側法蘭安裝等安裝方案。

#1

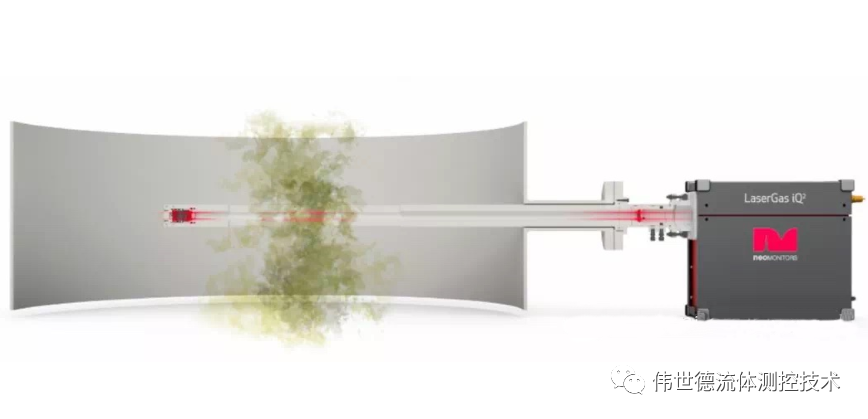

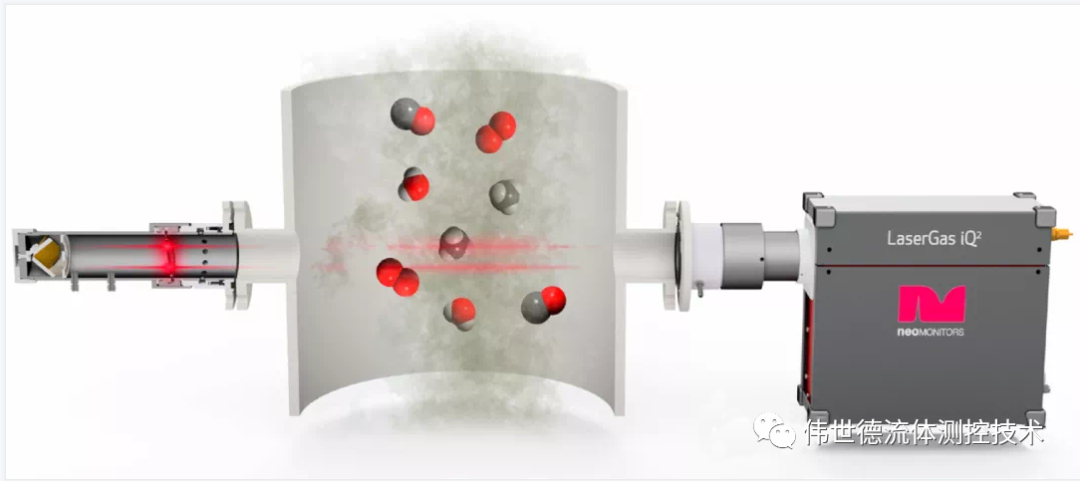

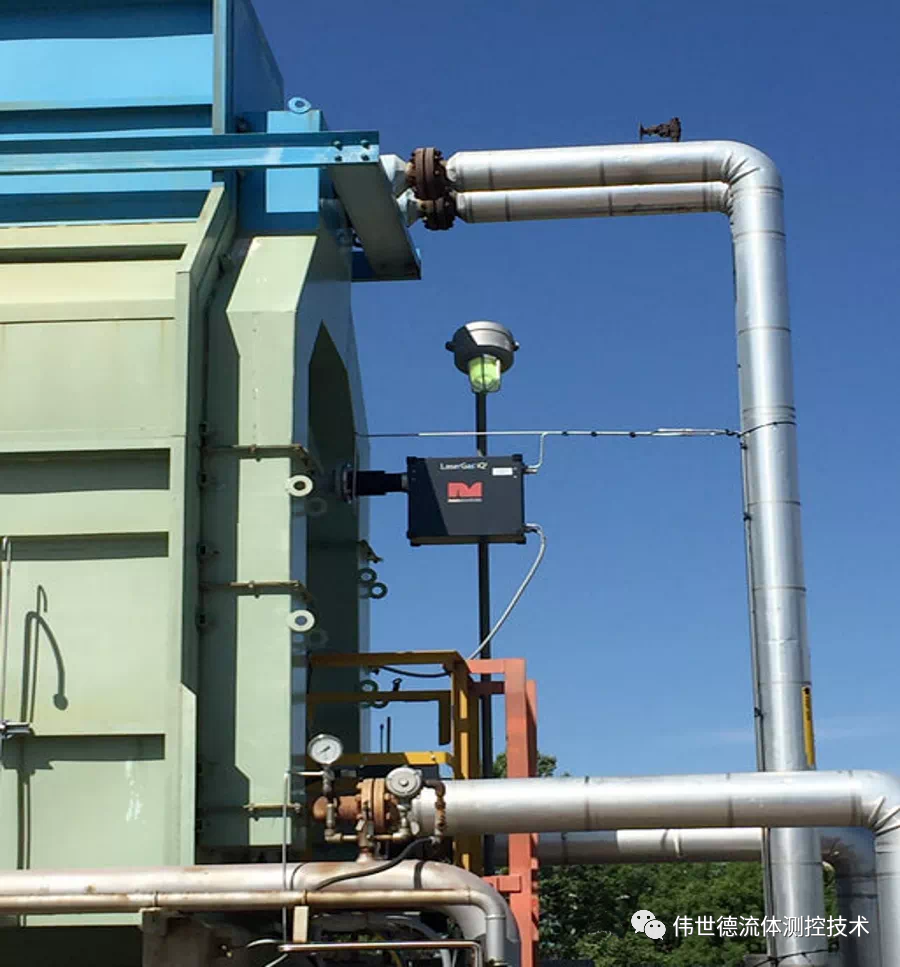

LaserGasTM iQ2 X-Stack 對穿安裝

一體化設備 & 煙道原位對穿安裝（X-Stack）
光程可達20m，溫度 1300℃

#2

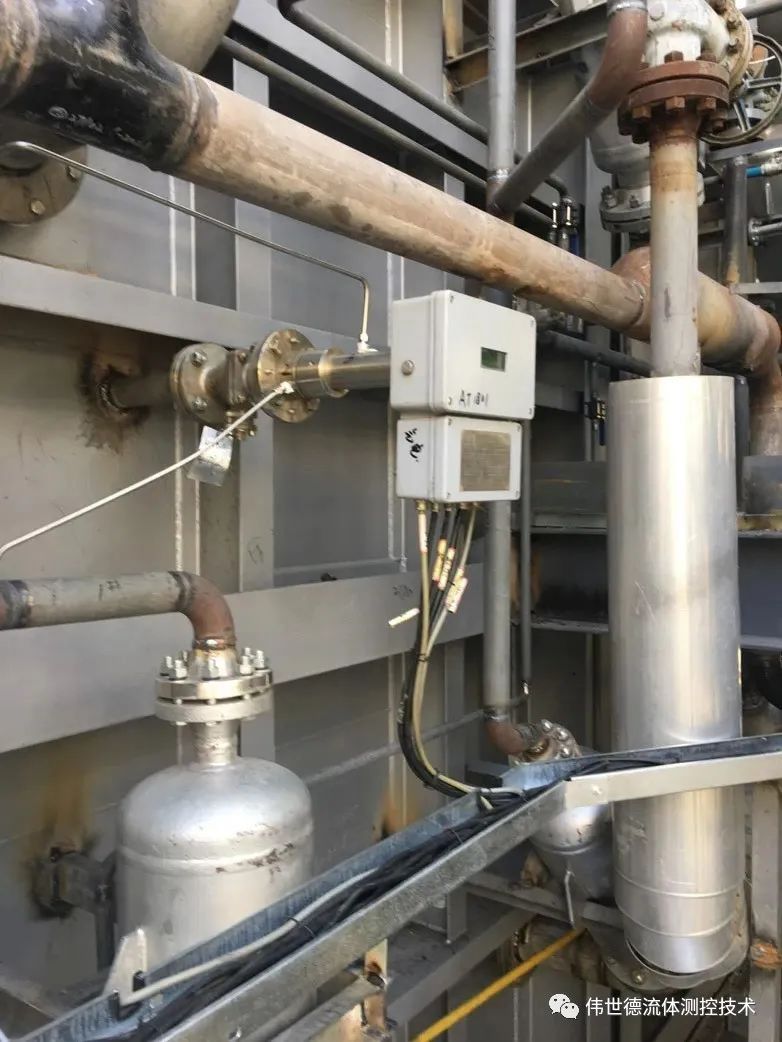

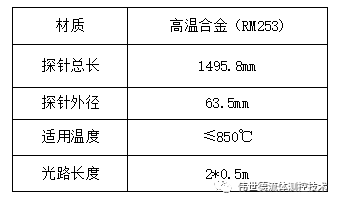

HT-Probe單側法蘭安裝

方案二

原位LaserGasTM II O2 &CO SP Ex-n
·LaserGasTM II O2 SP Ex-n 單臺設備單獨測量O2和溫度(可選)
·LaserGasTM II CO SP Ex-n 單臺設備單獨測量CO
·可就地顯示測量CO&O2濃度和分析儀狀態信息

#3

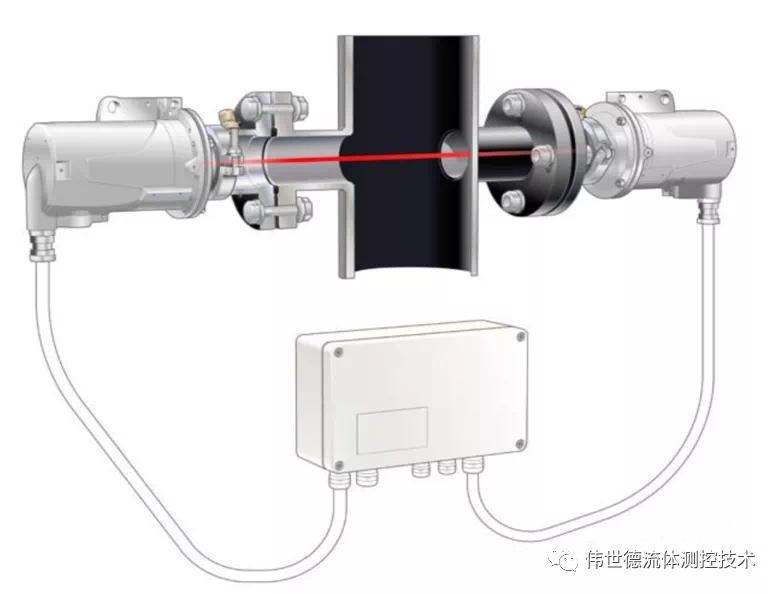

LaserGasTM II SP 對穿安裝

方案三

原位LaserGasTM III O2 &CO SP Ex-d
·LaserGasTM III O2 SP Ex-n 單臺設備單獨測量O2（溫度可選)
·LaserGasTM III CO SP Ex-n 單臺設備單獨測量CO (CH4, H2O可選）
·316SS外殼，堅固耐用，可選SIL2認證；

#4

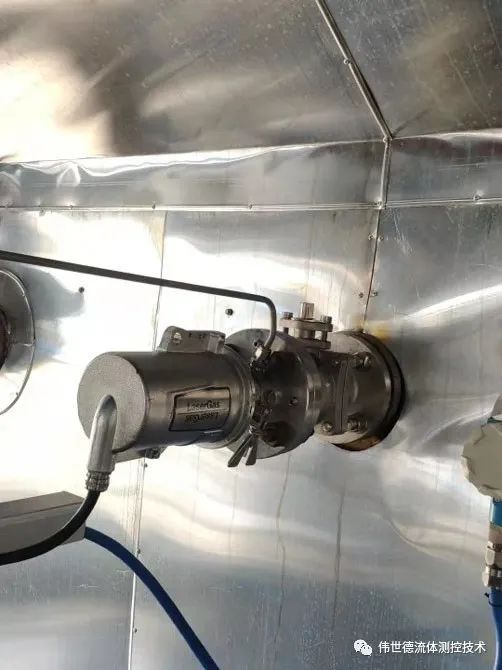

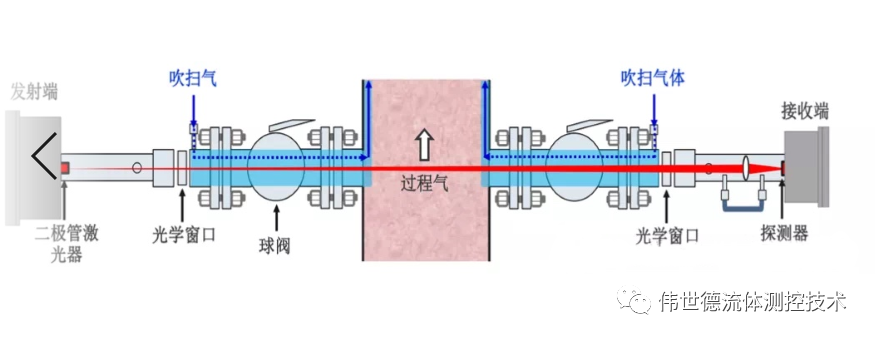

LaserGasTM III SP 對穿安裝

方案四

抽取式LaserGasTM II MP
·LaserGasTMII MP O2 單臺設備單獨測量O2
·Ex-n,IP65,ATEX/IECEx/CSA/NEPSI
·標準抽取式,壁掛式安裝,就地顯示測量濃度和分析儀狀態信息

#5

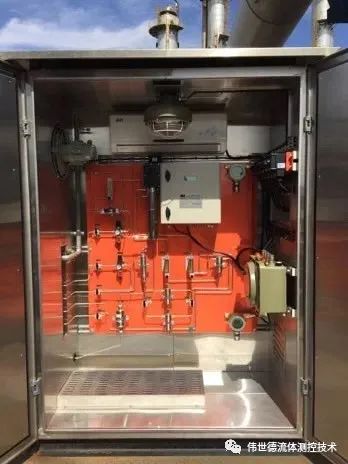

LaserGasTM II MP 抽取式安裝

總結

Common monitoring techniques

NEO公司作為全球激光分析儀技術的***，從始至今都為客戶提供高性價比和高質量產品。除常規裝置如：
·燃燒控制(O2, CO, CH4, H2O) ；
·脫硝裝置（NH3, NO, NO2, N2O）；
硫磺回收裝置 (H2S, SO2）；
FCCU 催化裂化裝置（O2, CO, CO2）；
焦?fàn)t煤氣 （O2, CO, NH3, H2S, H2） ；
·VOCs 安全監測（O2)；
        以及HCN,HCL,HF等有毒氣體測量外，還可以監測
H2(氫氣)
HBr(溴化氫)
C3HCN(丙烯氰)
C2H4(乙烯)
CH3I
CH2O(甲醛）
C2H4O(環氧乙烷)
CF4(四氟化碳)
        等特殊組分，為各個行業的客戶提供全方位在線分析技術和產品解決方案。如需聯系我們，可直接撥打下面的電話。
