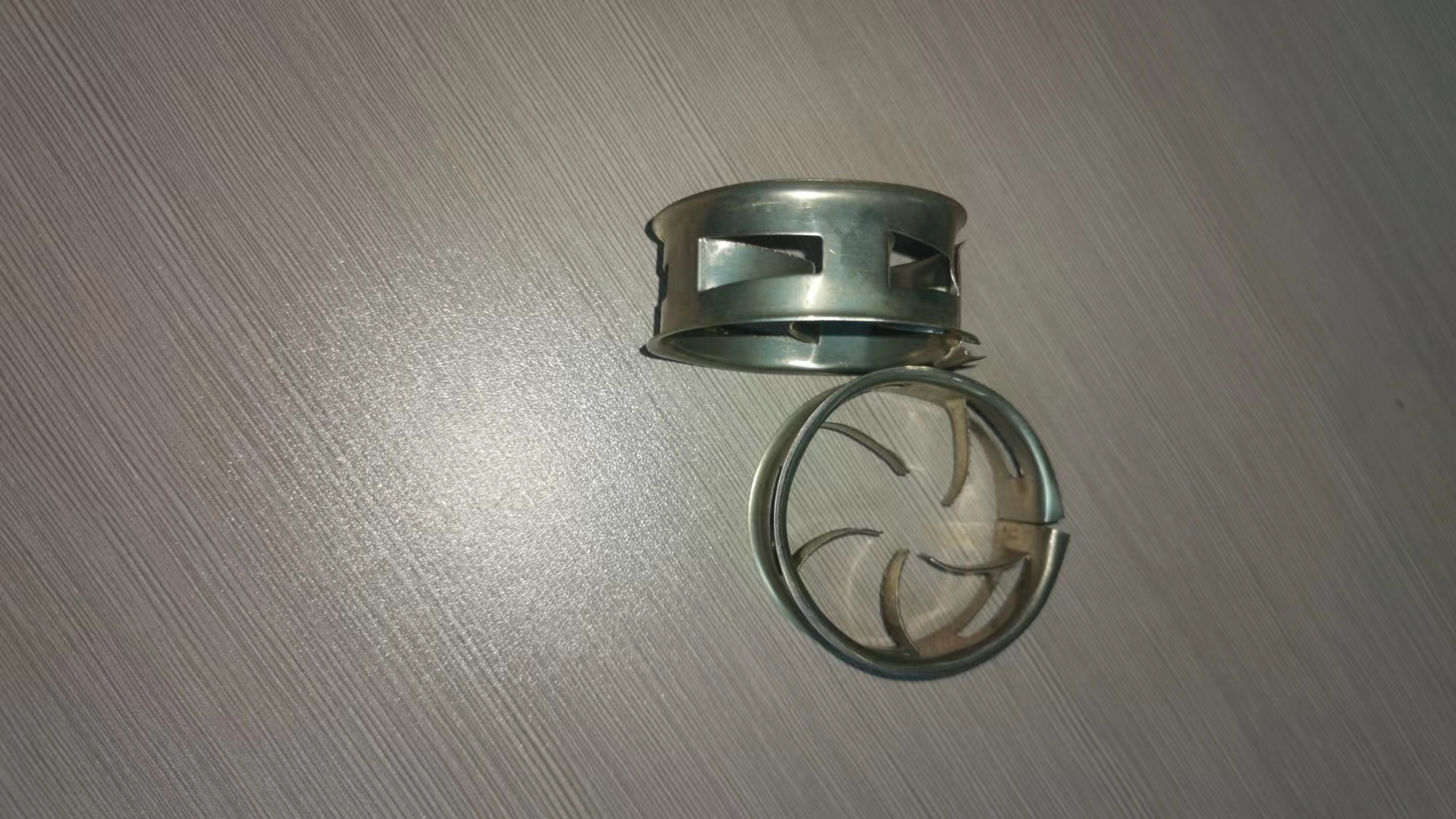

CMR（雙翻邊階梯環）填料是一種***不銹鋼填料，目前能生產此填料的廠家較少，不銹鋼填料-CMR（雙翻邊階梯環）填料的規格型號為：17*15*6*0.3.這種型號也稱為0型，除外還1P,1.5P,2P,3P,4P等型號系列產品，特點具有流道結構更為合理、阻力降小、處理能力強、傳質***，負荷彈性大，設計結構強度好，使用壽命長。

  由于階梯環填料較鮑爾環填料高度減少將近一半,美國Mass Transfer公司的填料高度僅為直徑的1.使得繞填料外壁流過的氣體平均路徑較鮑爾環填料大為縮短,減少了氣體通過填料層的阻力,因此可以,大氣體的通量。

  階梯環填料的一端增加了1個錐形翻邊,不但可以增加單個填料的相械強度,而且由于破壞了填料的軸對稱性,因而增加了填料投放時的定向幾率,又由于翻邊的影響,使得填料在堆積時,填料體之間,觸由以線接觸為主,變成以點接觸為主,這樣不但增加了填料之間的空隙,減少氣體穿過填料層的陽,而且這些接觸點還可以成為液體沿填料表面流動的匯聚分散點, 可以促進液膜的表面更新,有利干填料傳質效率的提高,因此,階梯環填料的性能較鮑爾環填料又有了進一步,的提高.綜上所述,階梯環填料較鮑爾環填料具有以下優點:

  1、通量大、壓降小。在同樣液體噴淋密度下,其泛點氣速較鮑爾環提高10%~20%;在同樣氣速下,.壓強降要低30%~40%.

  2、***。階梯環填料的傳質系數可較同樣規格的鮑爾環高5%~10%.

  3、操作彈性大,由于階梯環填料改善了填料層內部對氣液體的混合和分散性能,因此使塔的操作彈,性有了較大的增長,據國外資料介紹,其液氣比(L/V)可在50-0.05進行操作。因此,階梯環填料很適于在高真空下使用.

  4、抗污堵性能好。一般地講,填料塔是不適合處理有沉渣或較臟物系的,但在實踐中,有時稍有污垢產生的一些物系仍可采用填料塔進行處理,這就需要選擇抗污堵性能好的填料。由于階梯環填料具有較,規則的排列,使相間呈湍動接觸,填料層內很少有集中的空漏,這有利于均勺的氣體剪應力沖刷填料.又,由于覆蓋填料的液膜均勻,消除了液體的死角,使污垢均勻,而不象其它填料或塔板那樣污垢容易沉積在,填料表面上,所以階梯環填料具有較好的抗污堵性能,國內有些合成氯廠的脫,塔斌使用了塑料階梯環填,料.

  5、***小潤濕率小。由于階梯環填料的壓降低,液體停留時間短,所以要求液體洞濕率也很低,傳質,公司對200多座階梯環填料塔的研究結果進行分析,認為操作壓力低到0.1 mmHg (13.332 Pa)時,液體,噴淋密度可低到245ke/(m2h).

  6、它是液液萃取操作較好的填料,由于階梯環填料層的集中空洞少,故消除了分散相局部結聚成團的現象,這樣在萃取塔中,分布器的初始分布狀態可在全塔內得以保持,可使萃取塔在通過容量高,分散相結聚現象少的情況下進行操作,也就是說在萃取塔內沒有相問界面的損失。此種萃取塔的效率可以與引入外部能量的萃取裝置(如脈沖萃取塔)相比。

  7、與鮑爾環填料一樣,在***散堆填料時,特別是大塔徑時,必須配備優良的液體分布器及再分布器,同時還必須配有合理的其他塔內件,如床層限位器、填料支承裝置等。天津散堆填料CMR-2P填料（階梯環填料）

  金屬階梯環特征參數（鋼、碳鋼）
