安科瑞ACR220ELH以太網多功能表 電壓不平度測量
一、產品概述
ACR系列三相多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等多功能智能儀表，配電柜多功能儀表能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化、配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為0.5級，實現LED現場顯示和遠程RS-485數字接口通訊，采用MODBUS-RTU通訊協議。

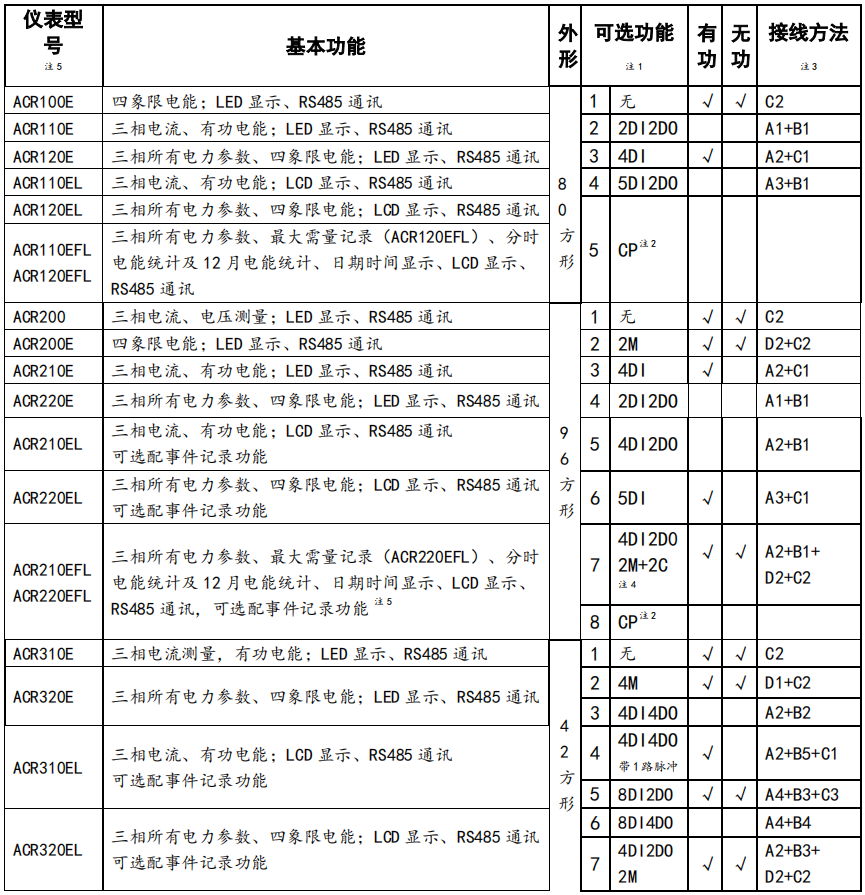

二、產品規格
三、產品安裝圖
外形及安裝尺寸
電壓輸入
輸入電壓應不高于產品的額定輸入電壓（100V 或 400V）的 120%，否則應考慮使用 PT； 在電壓輸入端須安裝 1A 絲；
電流輸入
配電柜多功能儀表的電流輸入必須使用外部 CT 接入。接線時確保輸入電流與電壓相序一致，即 1 號線接線端接 A 相電壓，則 5、6 號接線端一定要接 A 相電流， 否則會出現顯示數值和符號錯誤；同時確保電流進出線連接正確（標*號端子接進線）；
如果使用的 CT 上連有其它儀表，接線應采用串接方式；安裝接線時建議使用接線排，不要直接接 CT，以便于拆裝；去除產品的電流輸入連線前，必須先切斷 CT 一次回路或者短接二次回路！
安科瑞ACR220ELH/CE以太網多功能表 機械設備配套使用 直接組網

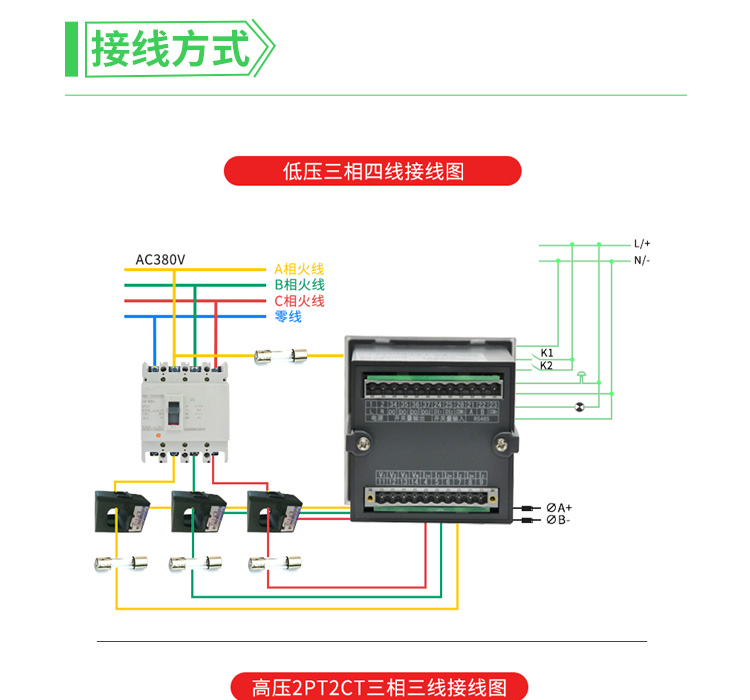

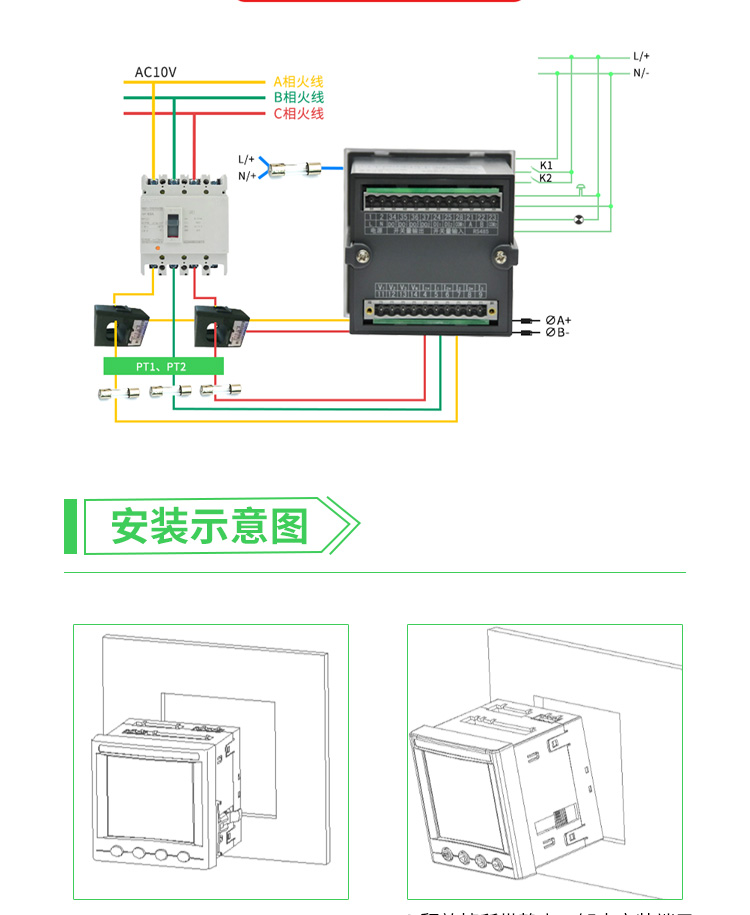

四、產品安裝與接線圖
五、產品資質
安科瑞ACR220ELH以太網多功能表 電壓不平度測量
