一、產品概述

        PZ 系列電能表，采用交流采樣技術，可直接或間接測量三相電網中的電流和電壓、功率、電能等電參量。既可用于本地顯示，又能與工控設備連接，組成測控系統。《PZ 系列交流可編程數顯智能表》的規定。三相三線有功電能表

        儀表具有 RS-485 通訊接口，采用兼容 Modbus-RTU 協議；可將電量信號轉換成標準的模擬量輸出；可帶四路（兩路）開關量輸入/兩路開關量輸出。根據不同要求，通過儀表面板按鍵，對變比、報警、通訊等參數設置和控制。

PZ系列儀表具有高的性能價格比，可以直接取代常規電力變送器及測量儀表。作為一種*的智能化、數字化的前端采集元件，該電力儀表已廣泛應用于各種控制系統,SCADA 系統和能源管理系統中。

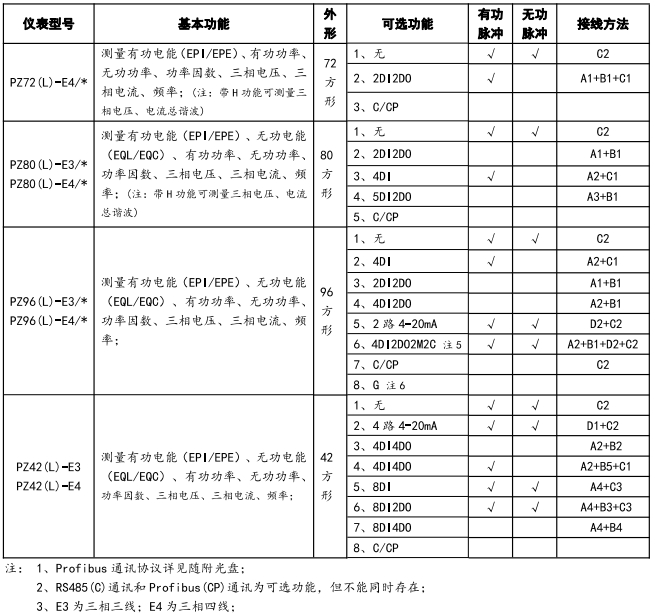

二、型號說明

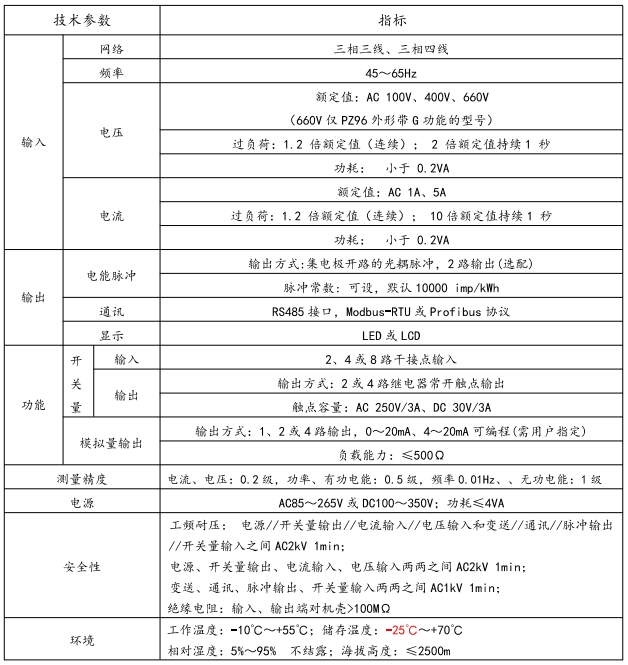

三、技術指標

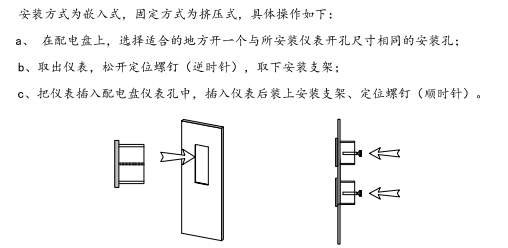

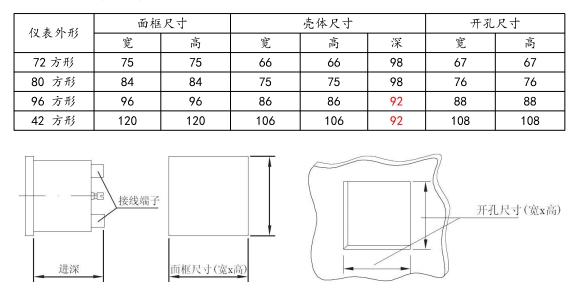

四、安裝指南

五、編程與使用

當右邊指示燈只有 k 或 M 亮，且排數碼顯示、、或時，則第二、三排表示電能數據：第二排為高位，第三排為低位；例如排顯示 EPI，第二排顯示 0011，第三排顯示 01.58，k 指示燈亮，其它指示燈不亮，則表示吸收有功電能(用電)：1101.58 kWh。PZ 系列電測表可以計量四象限電能數據：EPI——吸收有功電能、EPE——釋放有功電能；EqL——感性無功電能；EqC——容性無功電能電能顯示數據均為一次側數據；

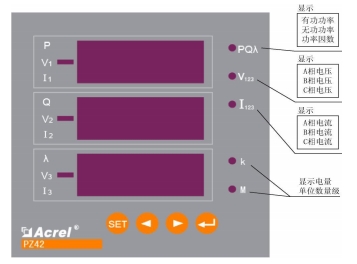

注：右邊 P、Q、λ等字符表示當右邊指示燈亮?xí)r，此排數碼顯示數據表示何種電量；左邊“負號”一般不亮，當有接線錯誤時，分相有功功率 P 可能會顯示為負值，因此可用于檢查接線。

注：

1、通常情況下，用戶都是用電狀態，此時應讀取 EPI 值（吸收有功電能）；發電廠向外發電時讀取 EPE 值（釋放有功電能）。如果用戶既有用電情況、又有發電機向外發電情況，則儀表 EPI 和 EPE 里都會有電能顯示。

2、 PZ 儀表顯示電能值時，無特殊說明普通型指示的電能數據為一次側電能，此值無須再乘以電流、電壓變比。

3、當用戶發現電能或功率指示明顯不正常時，可通過查看三個分相功率確認有無接線錯誤。切換到 PQλ指示燈亮，三行分別顯示總有功功率、總無功功率、三相功率因數時，按回車鍵，此時三行分別顯示 PA、PB、PC三個分相有功功率，若用電狀態時存在任一分相功率為負（負號指示燈亮）均屬不正常。檢查該相電流電壓接線，觀察是否存在 CT 進出線反，或電壓與電流相序不對應等情況。若用戶采用 3 相 3 線接線方式（2CT 接法），只顯示兩個分相功率，不能使用上述方法判斷，建議客戶咨詢我司技術支持人員。
